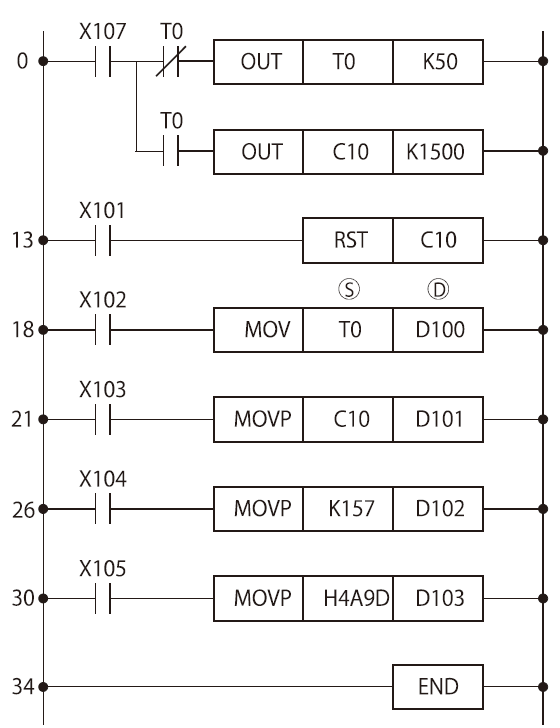

MOV 명령은 어떤값을 다른 곳에 써주는 명령입니다. C언어를 배울때 a = b 라고 하면 a와 b의 값이 같다는 것이 아니고 b의 값을 a에 쓴다라고 배우죠. 그것과 동일합니다. 명령어 설명에 MOV (S) (D) 이런 형식으로 표현되어 있는데요, S는 source data, D는 destination 이 됩니다. 그래서 S에 있는 값을 D에 써준다, 카피한다로 이해하면 됩니다. 예) MOV K3 D0 : 십진수 3을 데이터 디바이스 D0에 쓴다 (미쓰비시에서는 이것을 전송한다라고 표현합니다. 그래서 MOV를 전송명령이라고 얘기합니다.) ㆍ입력 조건이 "ON" 되면 타이머 T0의 현재값을 데이터 레지스터 D100에 전송합니다. S …소스(전송 소스), D …데스티네이션(전송 대상) ㆍT0의 현재값은 레..

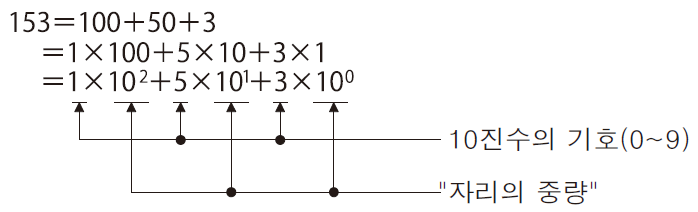

PLC CPU에서는 모든 정보를 ON과 OFF 또는 1과 0의 상태에 따라 기억하여 처리하고 있습니다. 따라서 수치 연산도 이 1과 0으로 처리한 수치, 즉 2진수(Binary Number …바이너리ㆍBIN)로 처리하고 있습니다. 한편, 일반적으로는 10진수가 확인하기 쉽고 자주 사용되므로, PLC에 수치를 지령하거나 PLC의 수치 정보를 읽을(모니터할) 때는 10진수에서 2진수로 또는 2진수에서 10진수로의 변환이 필요합니다. 따라서 프로그래밍 툴에는 변환 기능이 갖추어져 있습니다. 또한, 프로그램의 명령 중에도 변환 기능을 가지고 있는 명령이 제공되고 있습니다. 여기에서는 10진수와 2진수, 16진수, 2진화 10진수(BCD)의 표현 및 관계에 대해 설명합니다. 10진수(Decimal) ㆍ10진수란 ..

ㆍ카운터는 입력 신호의 상승펄스에서 카운트합니다. ㆍ카운트 업 후에는 입력 신호가 있어도 카운트하지 않습니다. ㆍ한 번 카운트 업하면, RST 명령이 실행될 때까지 접점 상태, 현재값(카운터의 카운트값)은 변경되지 않습니다. ㆍ카운트 업 전에 RST 명령이 실행되면, 현재값은 0으로 돌아갑니다. ㆍ카운터의 설정값은 K0~K32767입니다.(K0은 명령 실행으로 ON(카운트업) 합니다.) 설정값은 K에 의한 직접 지정 외에 D(데이터 레지스터)에 의한 간접 지정이 있습니다. ㆍ카운터 C30은 입력 신호 X100이 데이터 레지스터 D110의 내용(예를 들면 24)과 같을 때만 ON 하여 카운트 업합니다. ㆍ외부에서 지정한 값을 카운터의 설정값으로 하고 싶을 때 사용하면 편리합니다. (참고)타이머의 경우에도 ..

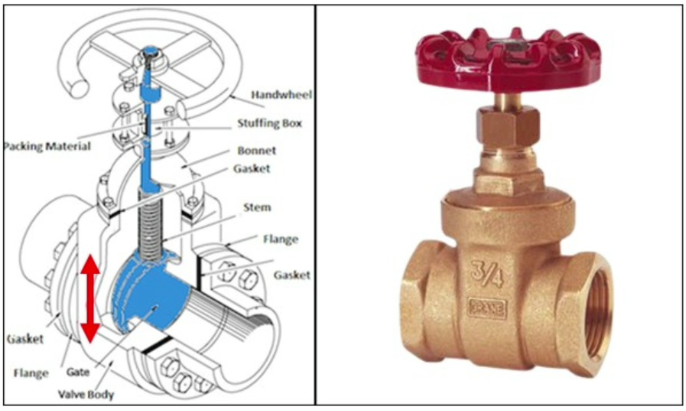

밸브는 유체(공기, 물, 기름 등등)를 조절(흐르게 하거나 차단하는) 역할을 하는 아주 중요한 부품 중의 하나입니다. 다양한 형태의 밸브들에 대해 살펴봅시다. 1. 게이트 밸브 2. 볼 밸브 3. 글로브 밸브 4. 버터플라이 밸브 5. 니들 밸브

1. 다음 측정공구의 이름과 측정값은? 정답: 버니어 캘리퍼스 2. 다음 측정공구의 이름과 측정값은? 정답: 마이크로미터 3. 다음 공구의 이름은? 정답: 외경 캘리퍼스 4. 다음 정비용 측정기구의 이름은? 정답: 블록게이지 [참고] 블록 게이지의 등급: ①00(AA)급: 연구소용 ②0급(A급): 표준용 ③1급(B급): 검사용 ④2급(C급): 공작용 5. 다음 정비용 측정기구의 이름은? 정답: 하이트게이지(Height Gauge) 하이트 게이지는 기계 부품 등의 가공과정에서 금긋기에 사용하는 작업공구인 동시에 높이 측정에도 없어서는 안 될 중요한 측정기이다. 6. 다음 정비용 측정기구의 이름은? 정답: 다이얼게이지 다이얼게이지는 피측정물에 촉침을 접촉시켜 그 움직임을 기어장치를 이용하여 다이얼 눈금으로 ..

래더를 작성하기 위해서 핵심적인 명령어에 대해 살펴봅시다. 1. [OUT] (아웃…코일 출력) OUT 명령은 입력 조건이 "ON" 되면 지정 디바이스를 "ON" 하고, 입력 조건이 "OFF" 된 시점에서 지정 디바이스도 "OFF" 합니다. 2. [SET]ㆍ[RST] (세트ㆍ리셋…디바이스 세트ㆍ리셋) SET 명령은 입력 조건이 "ON" 되면 지정 디바이스를 "ON" 하고, 입력 조건이 "OFF" 되어도 ON 상태를 유지합니다. OFF 하고 싶을 때는 RST 명령을 사용합니다. 3. 타이머 타이머는 시간을 제어하기 위해 사용합니다. 명령어를 입력할 때는 일반적인 코일(F7) 입력하고 'T0 K30' 과 같은 형식으로 입력하면 아래와 같이 들어갑니다. K는 십진수를 표시하는 기호입니다. 참고로 16진수의 표현..

디바이스는 PLC CPU 내에 있는 프로그램용 이미지 소자로, 프로그램을 구성하는 요소(접점ㆍ코일 등)라고 할 수 있습니다. 쉽게 얘기하면 입력은 X로, 출력은 Y로, 데이터메모리는 D라는 알파벳을 사용하여 표시합니다. 디바이스의 사전적 정의는 장치를 의미하지만 미쓰비시에서는 독특하게도 이 기호를 디바이스라고 표시합니다. 그래서인지 모르겠지만 LS에서도 동일한 의미의 단어로 사용하고 있습니다. 다음은 다양한 디바이스의 종류들입니다. 1. 비트 디바이스 2. 워드 디바이스 ㆍ주로 데이터를 취급. ㆍ16비트로 1워드를 구성. ㆍ~.* 로 비트 지정하는 것도 가능 (* 는 0~F(16진)로 지정) 3. 워드 디바이스((32bit) 4. 워드 디바이스 ㆍ주로 데이터를 취급. ㆍ16비트로 1워드를 구성. ㆍ~.*..

보통 스테핑모터는 스테핑모터 드라이버와 함께 사용됩니다. 오토닉스 MD2U는 2상 스테핑모터용 드라이버입니다. 결선은 아래와 같습니다. 제어방법 스테핑모터를 제어하기 위해서는 드라이버에 펄스열을 입력해 주어야 합니다. 1. PLC 출력(TR)을 이용하여 펄스신호를 직접 만들어서 날리는 경우 - 신호선 배선: PLC TR의 출력은 24V 레벨인데 모터드라이버의 펄스 입력은 5V입니다. 따라서 저항을 부착해야 합니다. V = IR 옴의 법칙을 이용하여 저항 R값을 구해보면, R = 24V/10mA 이므로 1~2.4k옴 정도의 저항입니다. - 고속타이머를 이용하여 디지털출력을 빠르게 ON/OFF하여 펄스열을 생성합니다. PLC에서는 래더로 프로그램을 해주어야겠죠. 2. 위치결정용(모션) 모듈을 사용하는 경우 ..
