TwinCAT3 설치 및 실행(기본 사용자 매뉴얼)

TwinCAT3를 설치하기 위한 다운로드 및 설치매뉴얼입니다.

트윈캣을 설치할 때 기존에 설치된 비주얼스튜디오에 통합시키기 위해서는 Integrate TwinCAT에 체크를 해야합니다.

Activate TC Settings, 또는 TC로 표기된 부분은 런타임까지 설치할 것인지를 체크하는 것입니다. 다시 말하면 현재 설치하는 PC를 하나의 PLC 엔진으로 사용할 것인지를 결정하는 것입니다. 체크하지 않으면 프로그램용으로만 사용할 수 있습니다.

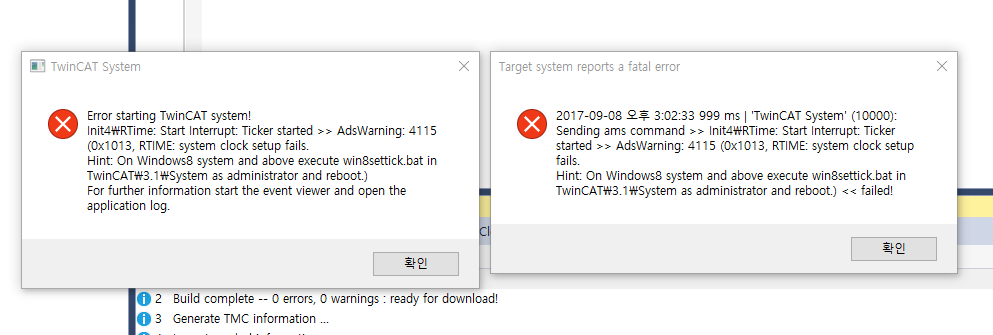

TC세팅을 하는 경우 최초 런모드 진입할 때 아래와 같은 에러가 뜰 수 있습니다.

이 에러는 두번째 창에 있는 것 처럼 C:\TwinCAT\3.1\System 경로로 들어가서 win8settick.bat 파일을 관리자권한으로 실행시킨 후에 리부팅하면 해결됩니다.

일부 PC에서 Runtime 실행을 위해 Activate configuration을 실행하면 아래와 같은 HyperV error가 발생할 수 있습니다.

HyperV 기능을 사용안함으로 설정해야 합니다.

TwinCAT3를 사용하기 위한 기본 사용자 한글매뉴얼입니다.

기초 사용법(튜토리얼)은 아래 링크를 참고하세요.

TwinCAT3 시작과 기초
