TWINCAT3를 이용하여 공장자동화 시퀀스 프로그램 실습을 할 수 있는 시뮬레이터입니다.압축을 풀고 FactoryAutomationSim.EXE를 실행하시면 됩니다. TWINCAT에서 프로그램을 작성하시고 RUN MODE로 진입한 후 시뮬레이터에서 CONNECT를 클릭하세요.(LOCAL만 가능) 실린더에서 마우스우 클릭하면 편솔, 양솔 선택가능.헬프메뉴에서 실린더속도 설정 가능.트윈캣 GVL에서 bBtn1 형식으로 변수선언.ST 프로그램은 GVL.bBtn1로 사용사용요청 및 버그수정 요청은 댓글 로 해주세요. 실습교재는 아래 링크를 참고하세요.https://www.yes24.com/product/goods/181117844 PC 기반 융합제어기술 | 권영국 | 복두출판사 - 예스24오랫동안 기술..

노트북으로 트윈캣 프로그램을 실행하고 테스트하고자 할 때 Intel 계열 CPU를 사용할 것을 권장한다. AMD CPU에서 TwinCAT XAR(run-time)을 실행시키기 위해서는 다음과 같이 코어 설정이 필요할 수 있다. 1. Real-Time 메뉴에서 Read from Target 클릭. 2. 위와 같이 사용가능한 CPU가 Windows 8개, Isolated 0개로 확인된다. 이 숫자는 컴퓨터마다 다를 수 있다. Set on target 클릭 후 가상의 isolated CPU 영역 1개 추가(아래 그림) 8개 중에서 7번 CPU가 isolated로 할당되었다. 할당된 독립 코어를 Default로 할당(체크)한다.

지멘스 PLC에서 사용하는 IEC(국제표준) 형식의 타이머에는 TON, TOF, TP, TONR 이 있다. 각각의 사용법과 특징은 아래 링크를 참고하기 바란다. https://docs.tia.siemens.cloud/r/en-us/v20/lad-s7-1200-s7-1500/timer-operations-s7-1200-s7-1500/ton-generate-on-delay-s7-1200-s7-1500 TON: Generate on-delay (S7-1200, S7-1500) - STEP 7Description You can use the "Generate on-delay" instruction to delay setting of the Q output by the programmed time PT. The..

본인의 PLC에 다운로드하기 전에 반드시 CPU 등록정보 / X1 네트워크 IP address 변경해야 합니다. (오전)로봇 전자과 20260417 : 공급전진-가공하강-가공상승-공급후진-이송전진-이송후진-컨베이어(6초) (오후)로봇 IT과 20260417시퀀스제어

TwinCAT3는 XAE(개발환경)과 XAR(실행환경)로 구분할 수 있다. XAE는 노트북, 데스크탑 등 프로그램 및 개발을 위해서 사용하는 환경이며 Windows10, 11 모두 설치가능하다. 그러나 XAR은 PC를 PLC처럼 돌리기 위한 런타임 엔진이기 때문에 OS에 제약이 있다. 프로그램을 설치할 때 다음 옵션을 생각해야 한다. (1) 내 PC를 PLC처럼 태스크를 돌릴 것인가 아니면(2) 내 PC는 프로그램만 작성하고 실제로 런타임을 돌리는 타겟 PC는 다른 것을 쓸 것인가? 실무에서는 일반적으로 (2)의 형태로 사용한다. 타겟 PC는 주로 Beckhoff의 IPC 또는 embedded PC 등을 사용한다. 왜냐하면 기계를 제어하기 위한 제어기는 항상 고정해 놓고 사용하기 때문이다.(PLC처럼)..

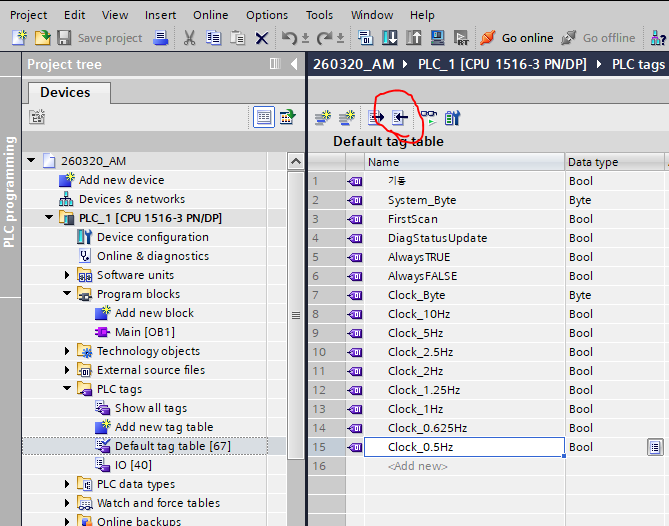

PLC에서 사용하는 태그는 PLC tags에 모두 관리할 수 있다. IO 태그는 직접 입력해서 쓸 수도 있지만 일반적으로 장비를 배선하는 단계에서 이미 정해져 있기 때문에한번에 임포트하는 것이 빠르고 편리하다. MPS 장비의 I/O가 정리된 아래 파일을 다운로드 받는다. 다운로드 받은 후에 PLC Tags에서 import 진행 import 가 정상적으로 진행되면 아래와 같이 IO 항목이 생성된다.

nvidia 그래픽 카드의 정보를 간단하게 확인하는 방법 - 윈도우 검색창에 CMD 입력(컴맨드창 실행)- 캠맨드 창 프롬프트에서 nvidia-smi 입력/엔터 아래와 같이 자기 pc에 설치된 nvidia 그래픽 카드의 정보를 보여준다.

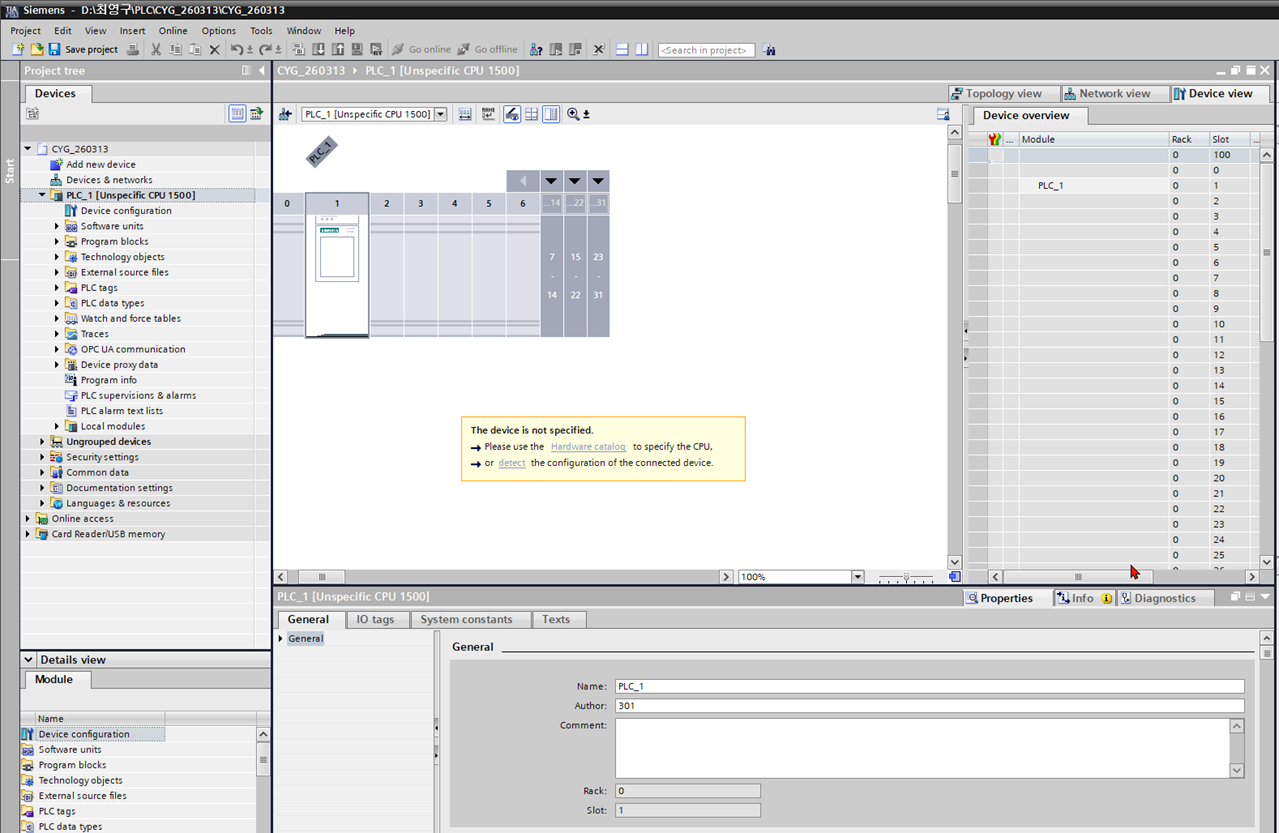

1. 새프로제트 생성 2. Add new device 3. Controllers > SIMATIC S7-1500 4. Unspecified CPU 1500 > Add 5. Detect 6. 연결할 PLC 선택 > Detect 클릭 7. 자동인식된 하드웨어 정보 확인 8. CPU 선택후 컴파일 / 다운로드 컴파일시에 에러가 없어야 함(경고는 상관없음)

😀 😁 😂 😃 😄 😅 😆 😇 😈 😉 😊 😋 😌 😍 😎 😏 😐 😑 😒 😓 😔 😕 😖 😗 😘 😙 😚 😛 😜 😝 😞 😟 😠 😡 😢 😣 😤 😥 😦 😧 😨 😩 😪 😫 😬 😭 😮 😯 😰 😱 😲 😳 😴 😵 😶 😷 😸 😹 😺 😻 😼 😽 😾 😿 🙀 🙅 🙆 🙇 🙈 🙉 🙊 🙋 🙌 🙍 🙎 🙏 ☀ ☁ ☂ ☃ ☄ ★ ☆ ☇ ☈ ☉ ☊ ☋ ☌ ☍ ☎ ☏ ☐ ☑ ☒ ☓ ☔ ☕ ☖ ☗ ☘ ☙ ☚ ☛ ☜ ☝ ☞ ☟ ☠ ☡ ☢ ☣ ☤ ☥ ☦ ☧ ☨ ☩ ☪ ☫ ☬ ☭ ☮ ☯ ☰ ☱ ☲ ☳ ☴ ☵ ☶ ☷ ☸ ☹ ☺ ☻ ☼ ☽ ☾ ☿ ♀ ♁ ♂ ♃ ♄ ♅ ♆ ♇ ♈ ♉ ♊ ♋ ♌ ♍ ♎ ♏ ♐ ♑ ♒ ♓ ♔ ..
