파일럿(작동형) 체크밸브

파일롯 작동형 체크 밸브(pilot operated check valve)는 파일롯 라인 X에 압력이 가해지지 않은 상태에서는 보통의 체크 밸브와 마찬가지의 기능을 갖는다. 즉, 한 쪽 방향(A→B)의 흐름은 허용하고 그 반대쪽의 흐름(B→A)의 흐름은 완전히 차단시킨다.

그러나 파일롯 라인 X에 압력이 가해지면 체크밸브 기능이 해제되어 B에서 A로의 흐름도 가능해 진다. 다음 그림은 파일롯 작동형 체크 밸브의 동작을 보여 준다.

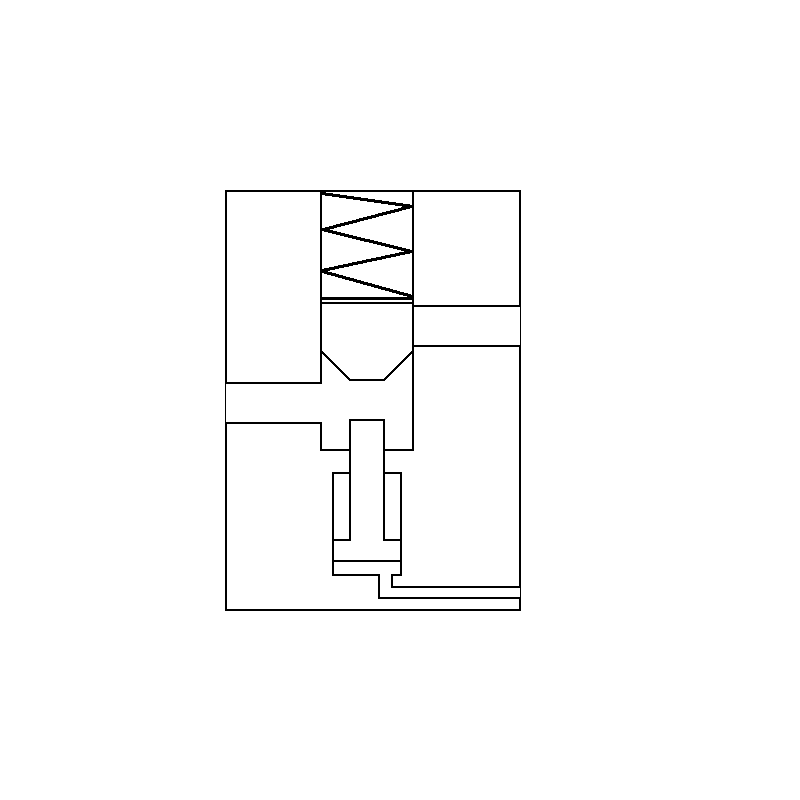

[그림] 정상방향 작동

[그림] 역방향 작동(파일럿 압력으로 작동함)



이 밸브는 실린더를 임의의 위치에서 장시간 정지시키고자 할 때 사용된다. 실린더를 중간에 정지시킬 때 차단 중립 위치를 가진 4/3-way 밸브나 5/3-way 밸브를 이용할 수도 있으나, 대부분의 공압 밸브가 슬라이드 형식으로 제조되어 있어 내부 누설이 발생되게 된다. 그러므로 슬라이드 형식의 구조를 가진 차단 중립 위치를 가진 4/3-way 밸브를 이용하여 실린더를 중간에 정지시키게 되면 내부 누설 때문에 실린더를 오랜 시간동안 정지시키기가 힘들고, 실린더가 외력이 작용하는 방향으로 움직이게 되므로 정확한 위치 제어가 힘들게 된다.



파일롯 작동형 체크 밸브를 이용하여 실린더를 중간에 정지시키고자 할 때는 작업 라인 A와 B가 모두 배기 되는 중립 위치를 가진 4/3-way, 또는 5/3-way 밸브를 이용하여야 한다. 차단 중립 위치를 가진 밸브를 이용하면, 4/3-way 밸브를 중립 위치로 하면 파일롯 밸브의 파일롯 라인 X에 압력이 존재하게 되어 파일롯 작동형 체크 밸브가 작동된 상태로 있게 되므로 체크 밸브의 기능을 할 수 없게 된다.

그리고 파일롯 작동형 체크 밸브는 항상 2개를 사용하여 실린더의 피스톤 쪽과 피스톤 로드 쪽의 압축 공기를 모두 차단하여야만 한다. 파일롯 작동형 체크 밸브를 하나만 사용하면, 파일롯 작동형 체크 밸브를 부착하지 않은 쪽의 압축 공기가 모두 배기돼 버리게 되어 문제가 발생된다.

아래 그림은 A-B-R 접속형의 4/3-way 밸브와 파일로트 작동형 체크 밸브를 이용하여 실린더를 중간의 임의의 위치에 정지시키는 회로도이다. 실린더의 위치 제어의 정밀도는 압축성 있는 매체를 이용하기 때문에 실린더의 속도와 부하에 따라 변하게 된다.
