MPS 자동제어 3D 시뮬레이터

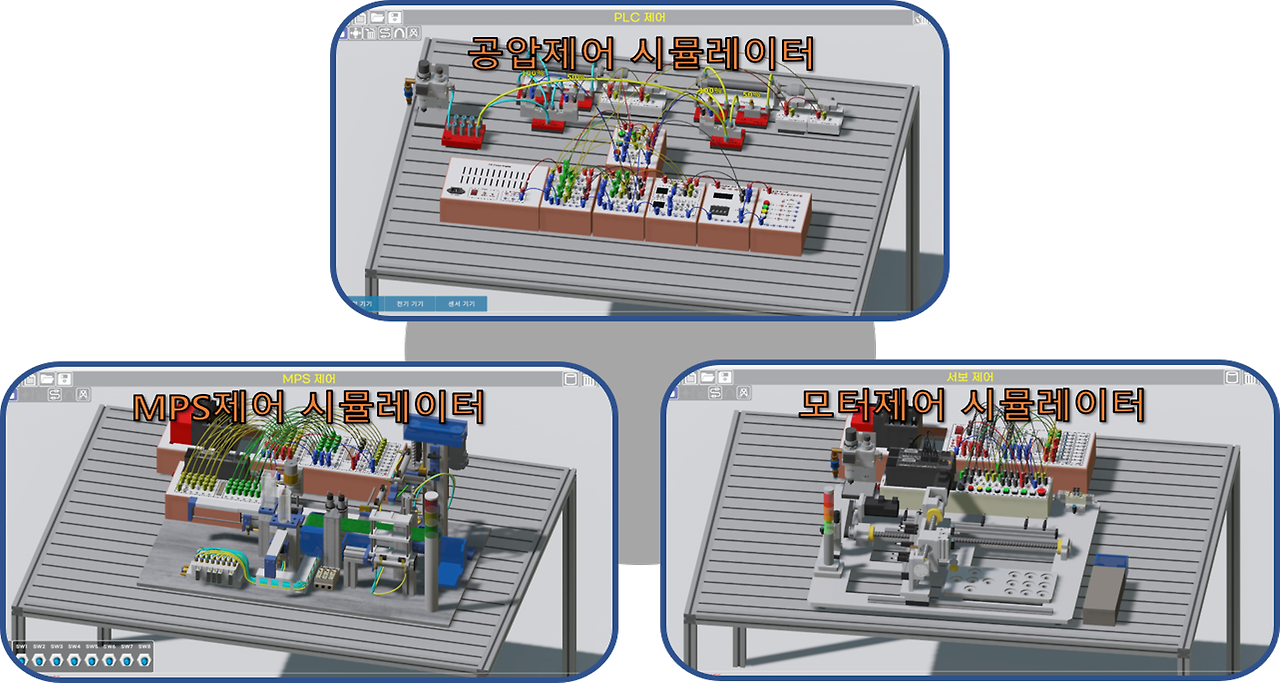

전기공압(실린더) 제어, 모션축 제어, MPS장비 시뮬레이터
미쓰비시 PLC 기반




시뮬레이터 다운로드

https://naver.me/GQ1CqC4e

K-Digital Platform_1.1.7.zip



미쓰비시 프로그램 다운로드

https://techflex.tistory.com/entry/%EB%AF%B8%EC%93%B0%EB%B9%84%EC%8B%9C-GX-WORKS2-%EB%8B%A4%EC%9A%B4%EB%A1%9C%EB%93%9C

미쓰비시 GX WORKS2 다운로드



---

[공압실린더제어 Sample program 01]
동작: 실린더 A+ B+ B- A-

시뮬레이터 배선

A+B+B-A-.kdp

0.00MB


 PLC 프로그램

A+B+B-A-.gxw

0.88MB




---

[공압실린더제어 Sample program 02]
동작: 실린더 A+ B+ A- B-

시뮬레이터 배선(근접센서 이용)

A+ B+ A- B- (근접센서이용).kdp

0.01MB



PLC 프로그램(데이터증가 방식 시퀀스)

A+B+A-B- ex2.gxw

0.88MB





---

[MPS 장비 Sample program]



MPS 장비 I/O list

https://techflex.tistory.com/entry/%EC%9E%90%EB%8F%99%ED%99%94%EC%84%A4%EB%B9%84-%EC%82%B0%EC%97%85%EA%B8%B0%EC%82%AC-MPS-%EC%9E%A5%EB%B9%84-IO-LIST#google_vignette

자동화설비 산업기사 MPS 장비 I/O LIST



시뮬레이터 배선 완료 파일

MPS배선완료1.kdp

0.01MB





Program1: PB1(X18) ->공급전진->가공하강(3초)->가공상승->공급후진->송출전진->송출후진->컨베이어(7초)

MPS_250326.gxw

0.91MB
