PMD75



* 주의사항: 연결시 HP, LP 포트를 확인할 것. (밸브바디에 인쇄)



1. 유량측정

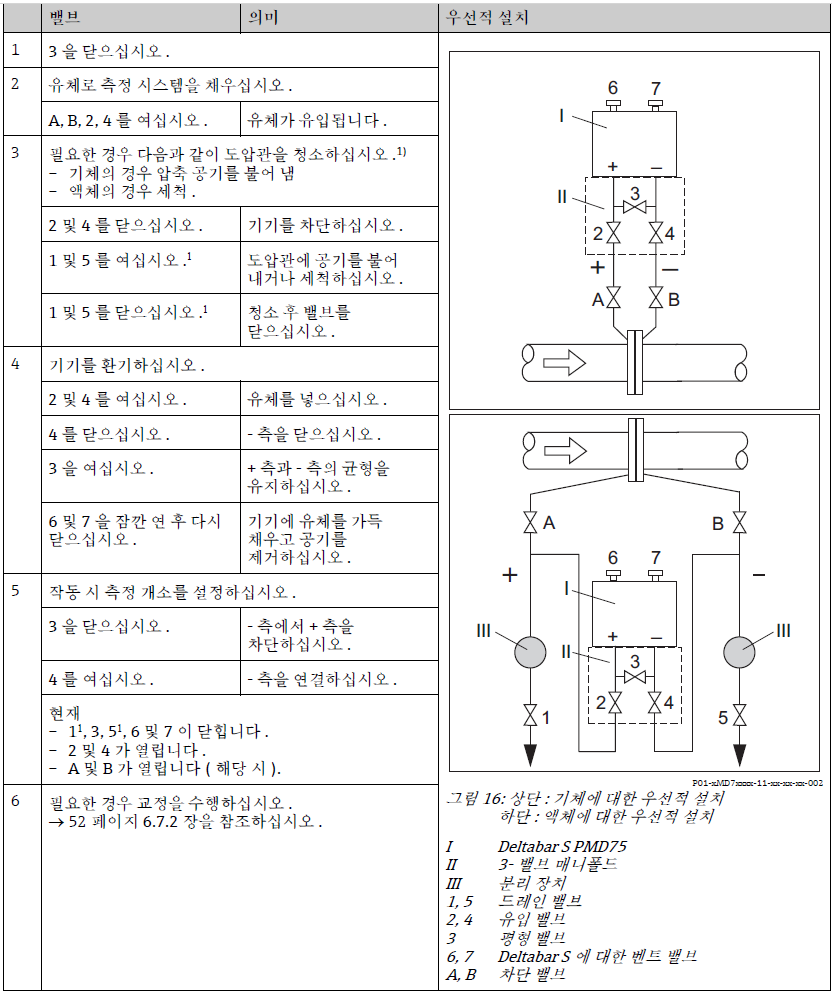

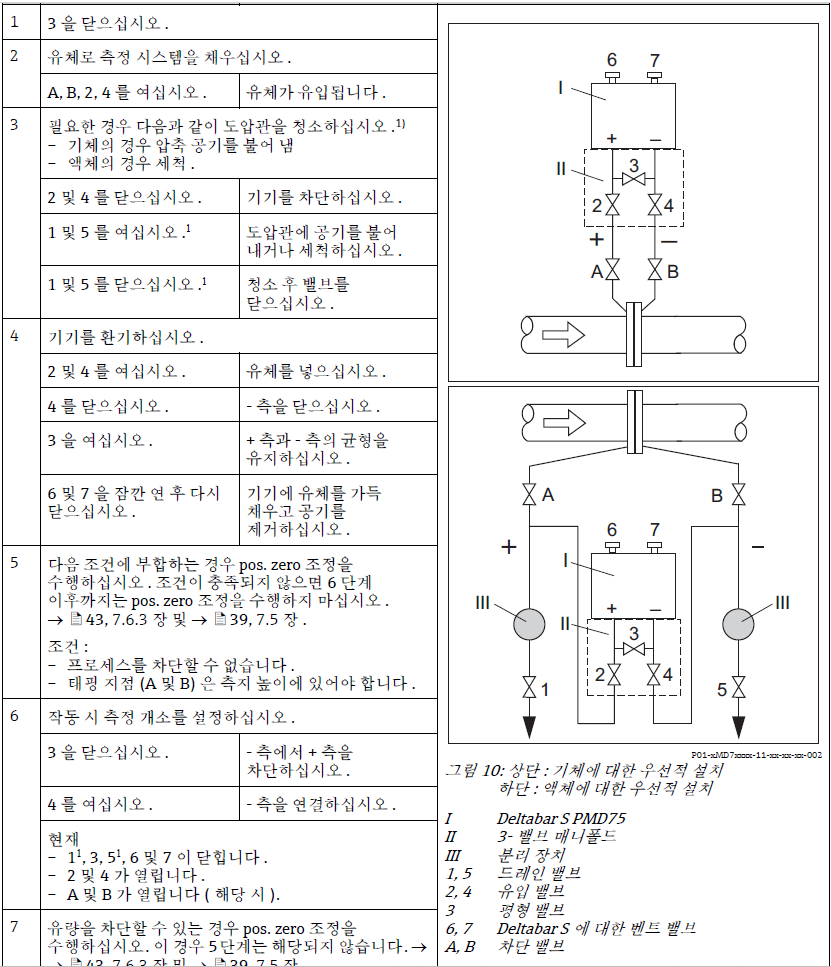

유량측정 절차

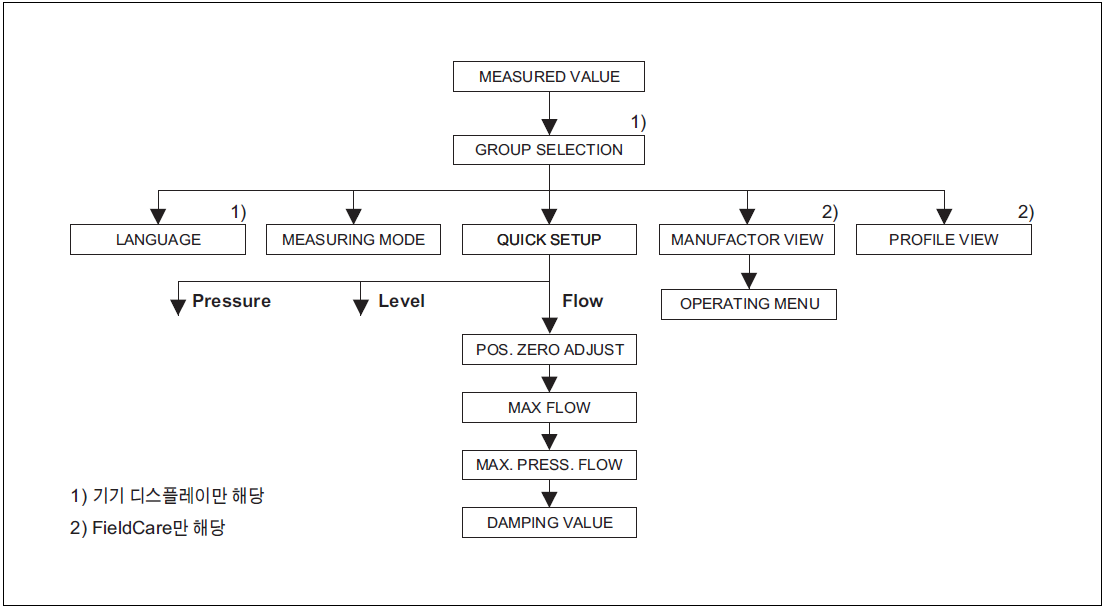

유량측정 퀵셋업 과정







2. 레벨측정

개방형탱크의 레벨측정 절차

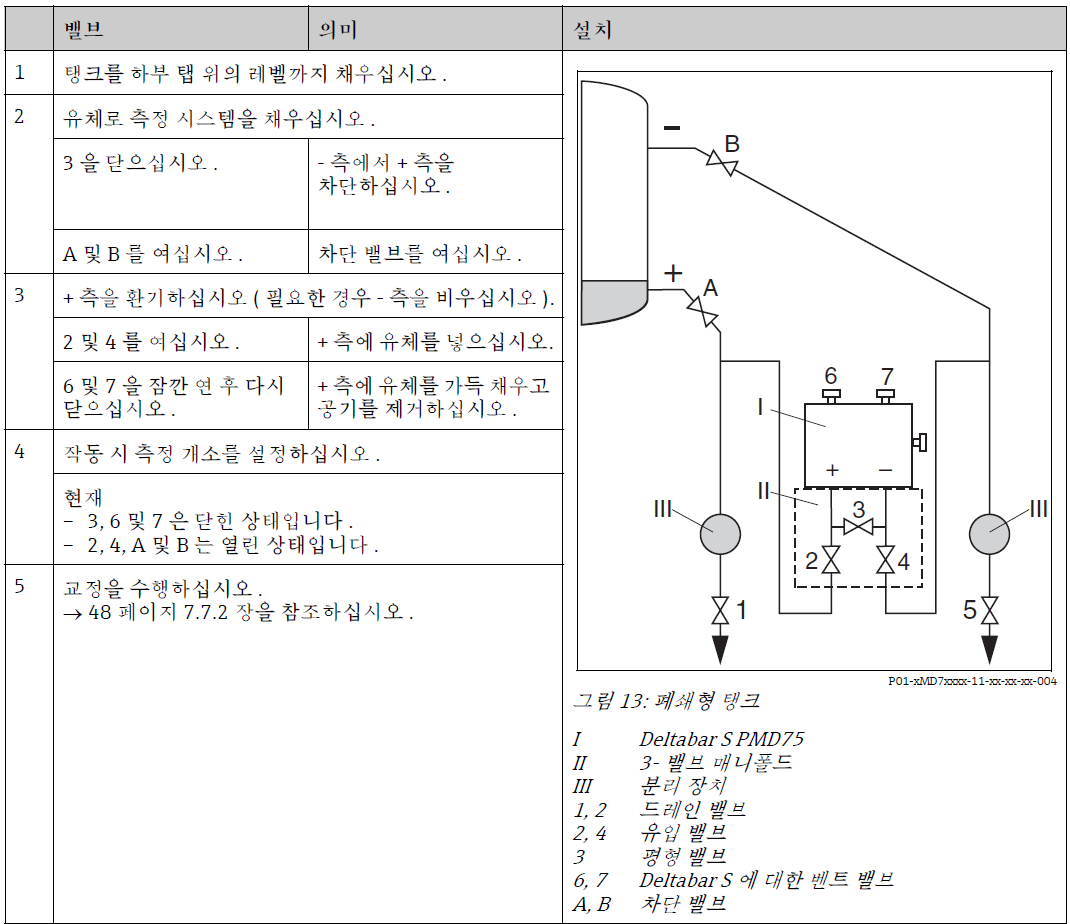

폐쇄형탱크의 레벨측정 절차

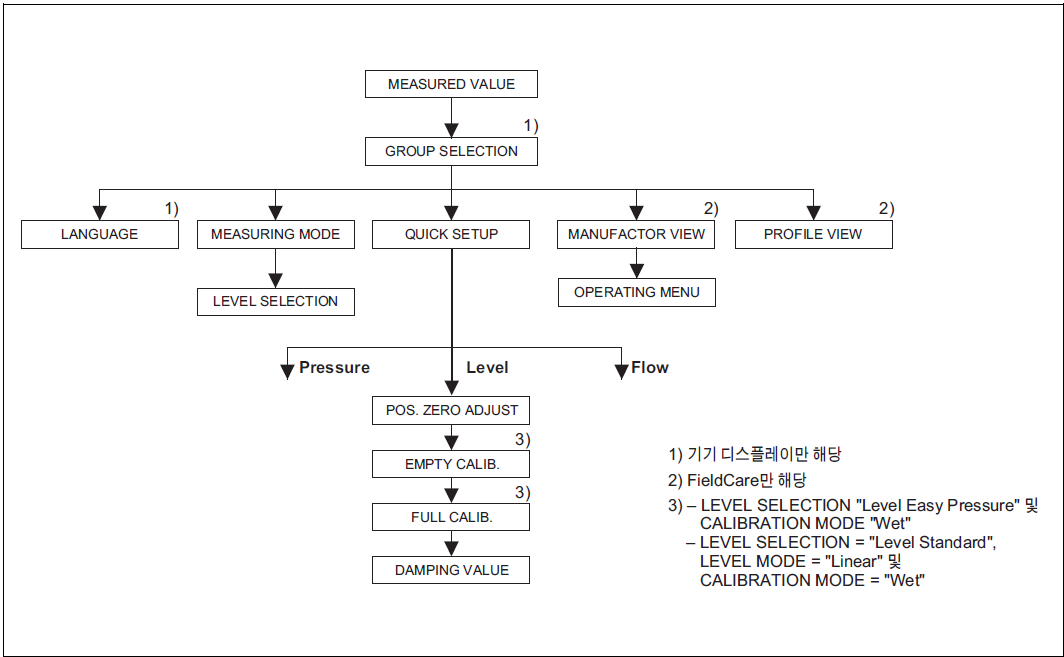

레벨측정모드의 퀵셋업 과정







3. 압력(차압) 측정

차압측정 절차

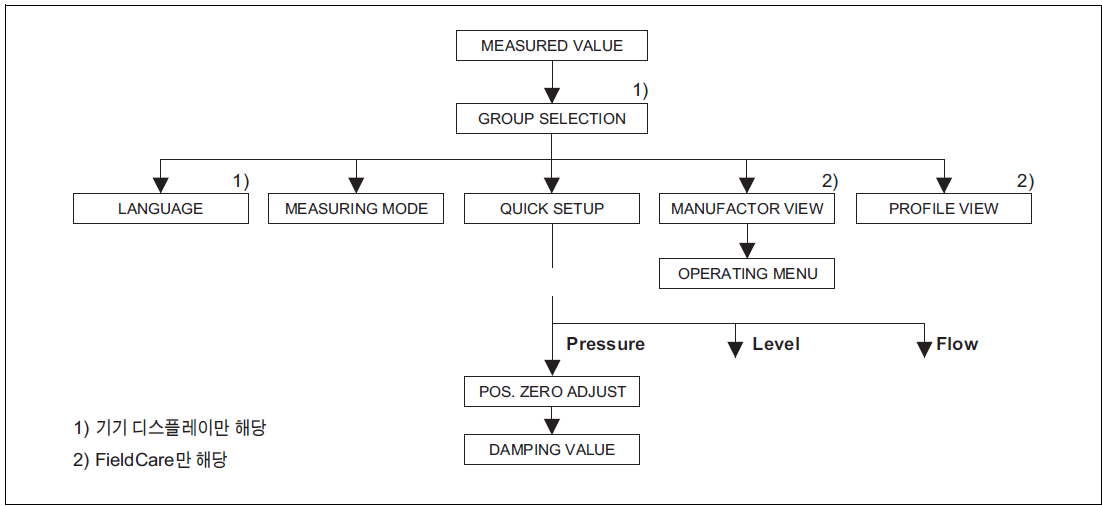

차압측정모드 퀵셋업 과정
